		保溫(冷)外覆材預製型系列產品分類介紹	更大管徑彎頭圖解、規格

更大管徑蝦節彎頭：(重疊固定式)
(一)當管徑(含保溫厚度)>450m/m

或更大管徑。

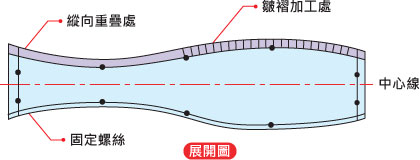

(二)製作時應作採用上下片重疊25m/m寬，固定螺絲以間距300m/m
作固定。
(三)上片作凸狀軌溝，作環狀加工成正軌溝。
(四)下片製作以25m/m寬成皺褶狀加工並做一定角度摺起成1/2環狀
加工。
(五)上下片合需緊密美觀並不會變形情況產生。
(六)重疊處均應另外預留，以確保彎頭彎曲角度正確。

操作法：
1.彎頭均須確認品質、角度無誤使得按裝。(更大管徑或>=450m/m等彎頭不需組合成型)
2.組合型彎頭為確保品質，按裝應緊密，按重疊規格製作。
3.室外裝置時，應由下往上按裝，做出順水裝置，但是內部分並不強烈要求。
4.高溫管線>300℃ 裝置外覆材時，須每片至少一條0.4m/mt SUS帶束緊，扣頭應附有伸縮之彈簧接頭。
5.SUS扣(固定束帶用)，至少0.6m/mt，確保SUS扣使用安全。

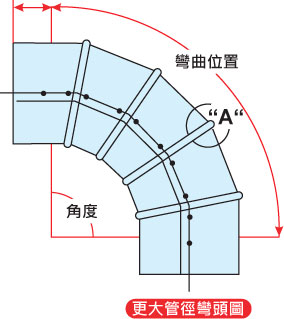

更大管徑蝦節彎頭		彎頭現場作業
