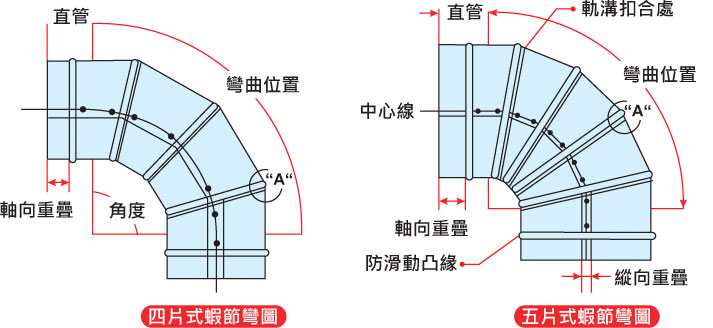

		保溫(冷)外覆材預製型系列產品分類介紹	蝦節彎頭圖解、規格

蝦節灣頭：(軌溝扣合式)
(一)當管徑(含保溫厚度)>150m/mt <450m/mt，須製成軌溝扣合蝦節彎頭。
(二)軌溝加工需8m/m寬4m/m深呈圓弧形，正負型軌溝。
(三)正負軌溝扣合，至少須有4m/m寬重疊處，並在組合完成有不易脫落之特性。
(四)重疊處均應另外預留，以確保彎頭彎曲角度正確。

操作法：
(一)彎頭均須預製成型確認品質、扣合、角度無誤始得安裝。
(二)預製型彎頭為確保品質，按裝時應按拆卸順序，按裝回去。
(三)室外裝置時，應由下往上按裝，做出順水裝置，若有滲水的疑慮，均須做防水處理，但是內部分並不強烈要求。
(四)高溫管線>300℃ 裝置外覆材時，須每片至少一條0.4m/mt SUS帶束緊，扣頭應附有伸縮之彈簧接頭。
(五)SUS扣(固定束帶用)，至少0.6m/mt，確保SUS扣使用安全。


欲製型產品		彎頭現場作業
