保溫(冷)外覆材預製型系列產品分類介紹 |

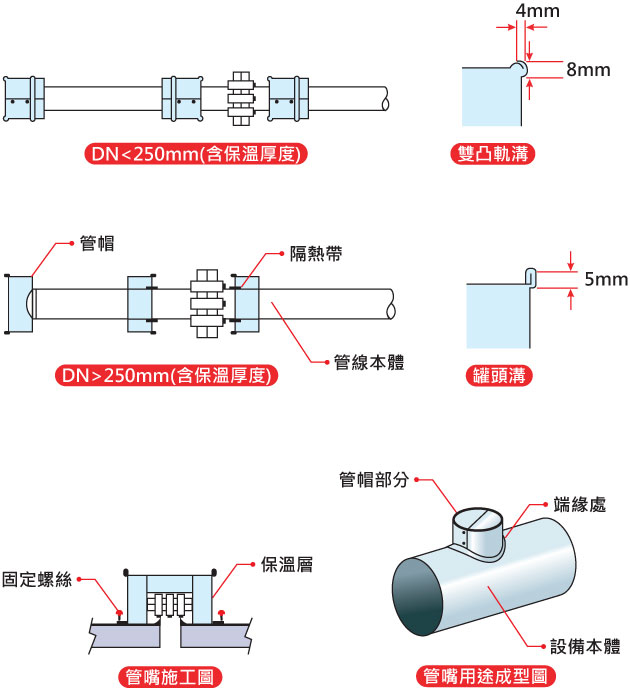

管帽圖解、規格 |
| |
|
|
|
|
  |
| |
| |
製作要求：
1.製作時，須與保溫層外徑相符合，緊密、堅固、美觀為主。
2.重疊均須按照規格製作並以固定螺絲SUS410 3/16" X5/8"L自攻牙式螺絲固定之。
3.雙凸軌溝扣合：
一.端面處和本體處於加工8m/m寬4m/m，凸狀軌溝。
二.本體軌溝含住端面軌溝，緊密且不易脫落。
4.罐頭溝扣合：
一.外覆材端面處機械加工5m/m凸緣。
二.外覆材料本體處加工5m/m溝槽並預留7m/m加工間距。
三.端面處與本體處結合採機械式連續滾壓製合。
四.滾壓式扣合，緊密、美觀且不易脫落。
說明：
1.管帽外覆材使用於設備或槽體應採用罐頭溝方式製作。
2.固定時，應自管帽外覆材本體直接壓開15-20mm固定端緣。
3.端緣成型後，須符合設備本體曲面，以利緊密固定。
4.固定時，以固定螺絲或活動式板扣固定。 |
|
|
|
| |
 |
|
|
|
| |
|
|
|
|
| |
|
|
|
|
|
