保溫(冷)外覆材預製型系列產品分類介紹 |
插角彎頭圖解、規格 |
| |
|
|
|
|
     |
| |
製作要求：
1.製作時需與保溫層外徑相符合，緊密結合、堅固美觀為主。
2.重疊部分均按規格製作並以固定螺絲SUS4 10 3/16" X 5/8"L自攻牙式固定之。
插角彎頭：

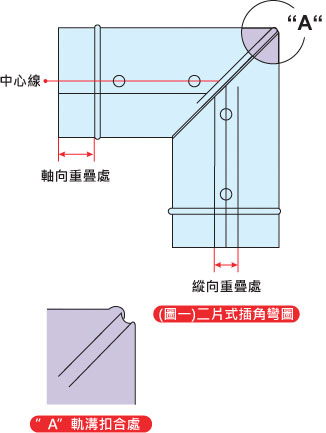

(一)當管徑(含保溫厚度)<=150m/mt 或保溫厚度>=鐵管管徑時需製成插角狀彎頭(90°，45°，任意角度)見圖一。 |
(二)插角彎頭製作時，須採正負軌溝方式接合。
(三)軌溝加工需製成8m/m寬4m/m深，呈半圓形弧狀軌溝。
(四)正負軌溝接合時，至少須有4m/m寬重疊處，有不易脫落之特性。 |
|
| |
規格：
縱向重疊(含保溫厚度) |
mm |
軸向重疊(含保溫厚度) |
mm |
管徑 < 12" |
30 |
管徑 < 6" |
25 |
管徑 < 18" |
50 |
管徑 < 12" |
40 |
更大管徑 |
75 |
管徑 < 18" |
50 |
|
|
更大管徑 |
75 |
|
|
|
| |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
