保溫(冷)外覆材預製型系列產品分類介紹 |

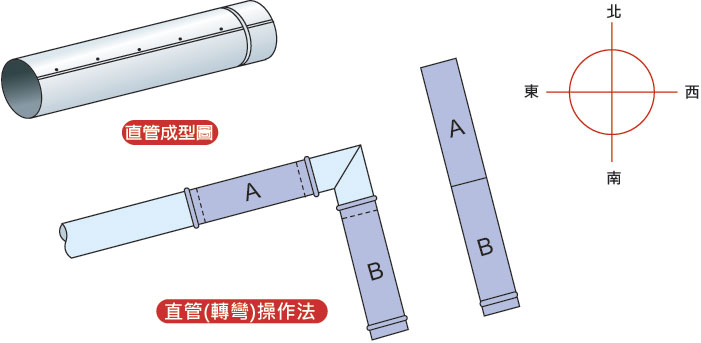

直管製作、超作 |
| |
|
|
|
|
   |
| |
製作要求：
1. 製作時需與保溫層外徑相符合，緊密結合，堅固美觀為主。
2. 外覆材質管製作，均須按照規格縱、軸向規定製作。
3. 外覆材質管制作均須經過3本捲圓機捲圓，外覆材圓周曲度需更少於保溫層外徑曲度，確保按裝，縱向軸間得於更緊
密合。 |
| |
 |
| |
製作法：
1. 連續裝置精神：
(一)假若外覆材料為3呎長度，按裝時應連續不得裁斷(除欲轉彎處按直管轉彎處超坐施做)。

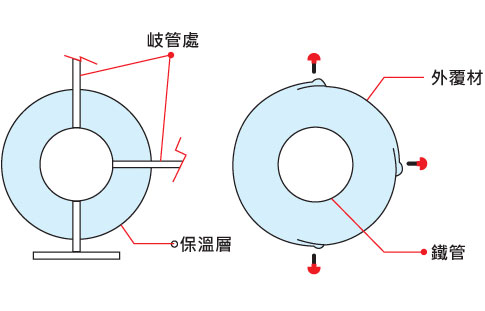

(二)按裝時遇到2處以上開孔，直管外覆材需以多片組成見圖，接縫應以四方位製作。
2. 高溫管線 > 300 ℃ 裝置外覆材時每片至少須有2條SUS帶0.4m/mt束緊、扣合，並有伸縮之彈簧接頭。
3. 外覆材按裝固定螺絲SUS4 10 3/16" X 5/8"L 自攻牙式固定於縱向重疊處，軸向重疊(高溫不予固定)。 |
|
| |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
